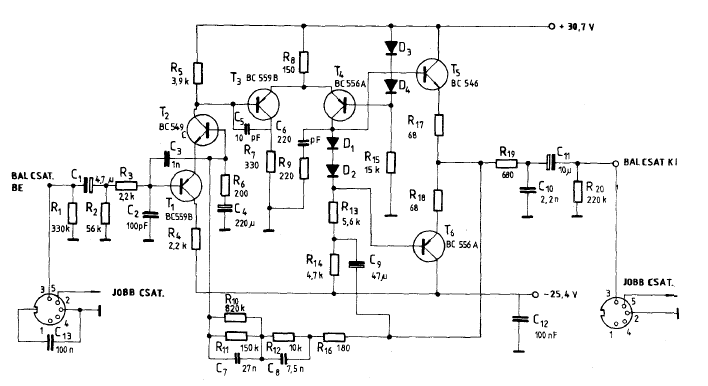

NAD fonoelőerősítő
Az előerősítő rajzát a HiFi magazinból vettük át, mely azt a NAD engedélyével közölte.Megépítéséhez ajánlott némi jártasság a tranzisztoros áramkörök építésében.
A visszacsatoló (korrekciós) hálózatba (R10, R11, C7, R12, C8, R16) lehetőség szerint jó minőségű, kis tűrésü alkatrészeket használjunk.
ALKATRÉSZJEGYZÉK
|
T1,T3 |
BC559B |
R1 |
330 Kohm |
|
|
T2 |
BC549C |
R2 |
56 Kohm |
|
|
T4,T6 |
BC556A |
R3 |
2,2 Kohm |
|
|
T5 |
BC546 |
R4 |
2,2 Kohm |
|
|
D1-D4 |
BAW62 (1N4148) |
R5 |
3,9 Kohm |
|
|
R6 |
200 Ohm |
|||
|
C1 |
4,7 uF 25V 20%, elkó |
R7 |
330 Ohm |
|
|
C2 |
100 pF 50V 20%, kerámia |
R8 |
150 Ohm |
|
|
C3 |
1 nF 50V 5%, stiroflex |
R9 |
220 Ohm |
|
|
C4 |
220 uF 6,3V 20%, elkó |
R10 |
820 KOhm |
|
|
C5 |
10 pF 50V 20%, kerámia |
R11 |
150 Kohm |
|
|
C6 |
220 pF 50V 20%, kerámia |
R12 |
10 Kohm |
|
|
C7 |
27 nF 50V 5%, stiroflex |
R13 |
5,6 Kohm |
|
|
C8 |
7,5 nF 50V 5%, stiroflex |
R14 |
4,7Kohm |
|
|
C9 |
47 uF 25V 20%, elkó |
R15 |
15 Kohm |
|
|
C10 |
2,2 nF 50V 5%, stiroflex |
R16 |
180 Ohm |
|
|
C11 |
10 uF 25V 20%, elkó |
R17 |
68 Ohm |
|
|
C12 |
100 nF 50V 20%, kerámia |
R18 |
68 Ohm |
|
|
C13 |
100 nF 50V 20%, kerámia |
R19 |
680 Ohm |
|
|
R20 |
220 Kohm |
|||
|
mind 1/4W, fémréteg 5% |
||||
2. ábra A tápegység kapcsolási rajza
ALKATRÉSZJEGYZÉK
|
T1 |
BC182B |
R1 |
500 ohm |
|
|
T2 |
BC301C |
R2 |
1 Kohm |
|
|
T3 |
BC212B |
R3 |
500 ohm |
|
|
T4 |
BC303 |
R4 |
1 Kohm |
|
|
D1-D4 |
1N4148 |
R5 |
2,7 Kohm |
|
|
D5, D6 |
ZF10 |
R6 |
2,2 Ohm |
|
|
R7 |
2 KOhm |
|||
|
C1,C2 |
470 uF 63V 20%, elkó |
R8 |
2 KOhm |
|
|
C3,C4 |
47 uF 63V 20%, elkó |
mind 1/4W, 5%, fémréteg |
||
|
C5,C6 |
100 uF 25V 20%, elkó |
|||
|
C7,C8 |
47 uF 40V 20%, elkó |
P1 |
1,5 Kohm |
|
|
C9,C10 |
47 nF 63V 20%, kerámia |
P2 |
1,5 Kohm |
|
MŰSZAKI ADATOK
|
Bementei impedancia |
47 Kohm |
|
Ube bal/jobb Uki=0,5V-hoz, 1 KHz-en |
7,6 mV |
|
Ube max 0,1% harmonikus torzításhoz 1 KHz-en |
280 mV |
|
Harmonikus torzítás Uki=0,5V-nál |
0,01 % |
|
Intermodulációs torzítás (70+4000 Hz) Uki=0,5V |
0,11 % |
|
Jel – idegenfeszültség viszony Uki=0,5V |
75 dB |
|
Jel – zaj viszony Uki=0,5V, IEC ’A’ görbével |
83 dB |
|
Csatornák közötti áthallás 1 KHz-en |
70 dB |
A pdf. file az erősítő NYÁK és beültetési rajzát is tartalmazza.
nad.pdf (545KB) letöltése
