Egyszerû MIDI billentyûzet

    Már évek óta ott porosodott a szekrény tetejen egy "piacos" szintetizator. Gondoltam csinálok belõle egy MIDI billentyûzetet. Az eredeti mátrix 12x4 -es volt (ha jól emlékszem), átkábeleztem 8x8 -asra. (Erre azért volt szükség, mert olyan poros volt, hogy addig halogattam a levételét, míg az áramkört teljesen meg nem terveztem, el nem készítettem. Természetesen gondoltam, hogy nem 8x8-as lesz...)
A leütes erõsségét nem érzékeli, de válalkozó kedvûek megoldhatják. Egyszerre 8 billentyû lehet lenyomva, de ez az érték változtatható (lasd forrásprogram). Az RA3 -lábra csatlakoztatott nyomógombbal léptethetünk egy-egy oktávot, ha kevés lenne a billentyû (ld. még a forrásprogramot!).

A hardver

    A kapcsolás lelke egy PIC 16F84 mikrovezérlõ és a benne futó program. A mátrix meghajtásáról a két 4051-es áramkör gondoskodik. Minden egyes mátrixpontban található egy dióda a billentyû érintkezõivel sorbakötve. Ezek a diódák azért kellenek, hogy egyszerre több billentyût lenyomhassunk. Az RB6 láb és a föld közötti ellenállás értékét zavar esetén (ha csak úgy maguktól megszólalnak a hangok) csökkenteni kell. Ha azonban a billentyûk ellenállása túl nagy, akkor növelni. Az RA1, RA2 lábakra egy-egy 470 Ohmos ellenállással sorbakötött LED-et kötöttem. Ezek jelen esetben felvillannak a program indulásakor. Az RA0 láb az adatkimenet. Ez hajtja meg egy tranzisztoron keresztül a vevõoldali optocsatolót.

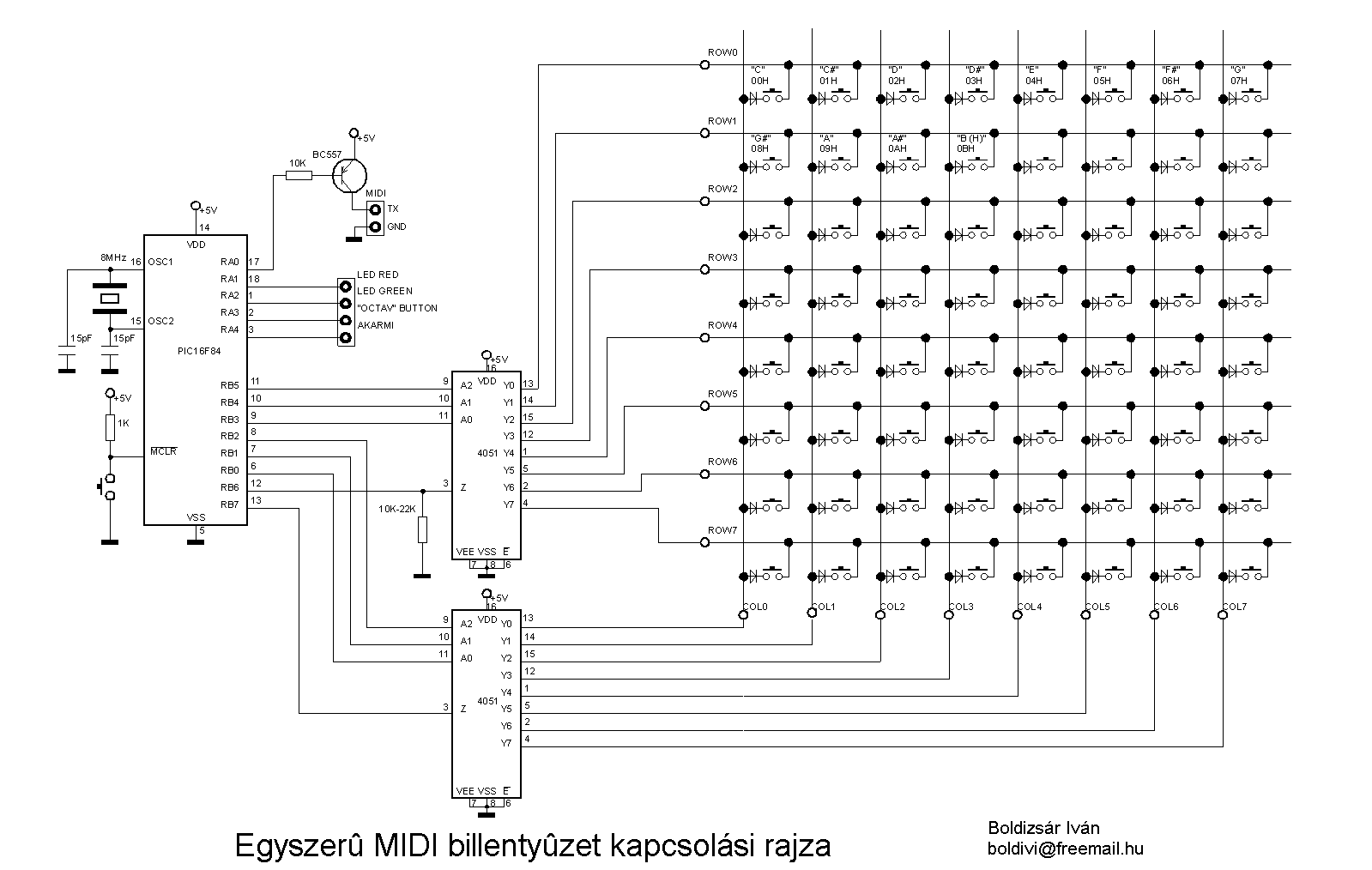

 Kapcsolási rajz

A csatlakozási pontokba feldarabolt IC foglalatokat érdemes beforrasztani. A NYÁK-on van még két furat, ahol a GND és a +5V van kivezetve, ez egyébb kiegészítõ áramkörök táplálására használható.

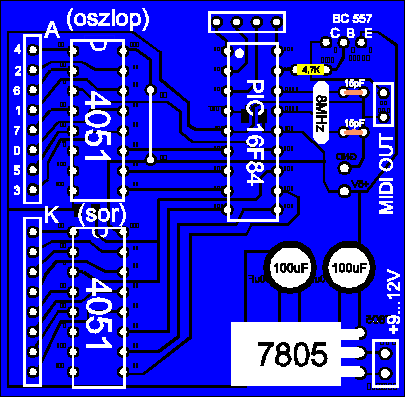

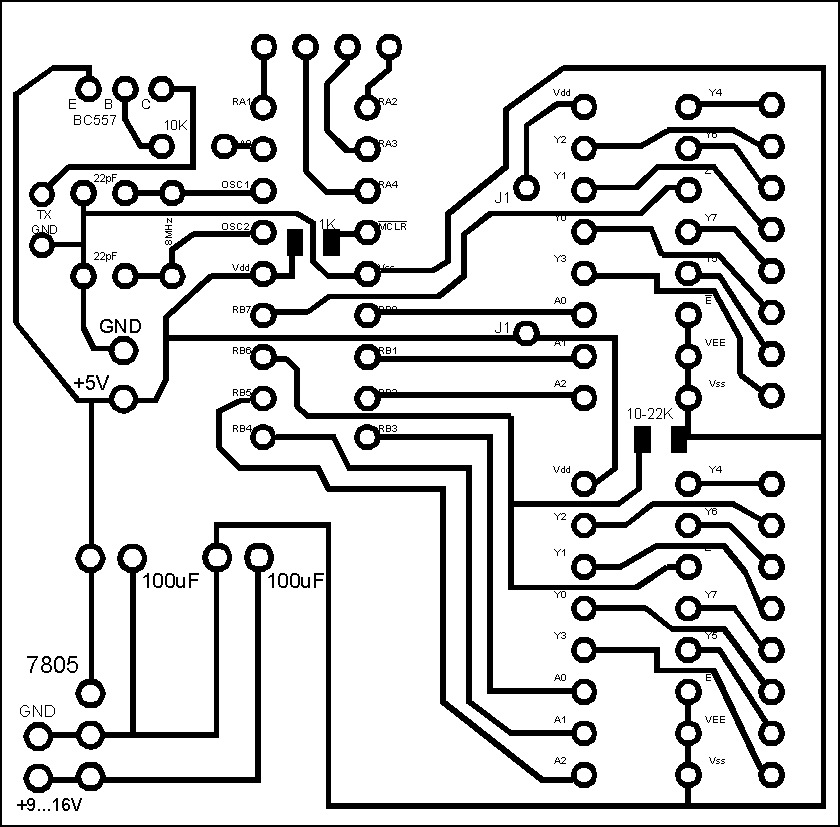

NYAK

Egy ötlet kiegészítõ áramkörnek: Kiegeszito LED es nyomogomb

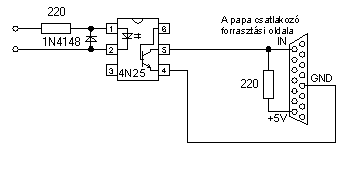

Az általam használt hangkártya oldali MIDI illesztõ:


Botkormány csatlakozó
4.  GND
9.  +5V
15. MIDI BEMENET

 A tranzisztor bázisa (6-os kivezetés) zavarérzékeny lehet!


A szoftver
 midikbrd.src

    Elsõ lépés az inicializálás (portok beállítása, regiszterek kezdõértékének beállítása, stb.), majd "életjelet" adunk (két LED felvillanása, teszthangok elküldése). Ezt követi a fõciklus. A billentyûk letapogatása egyesével történik. Ha nyitott megnézzük, hogy nem -e volt lenyomva az elõzõ körben (puffer). Ha le volt nyomva az elõzõ körben, akkor most el kell küldenünk a billentyû NOTE OFF kódját és törölnünk a pufferbõl ezt a kódot. Ha az érintkezõ zárt, megnézzük, hogy a billentyû kódja benne van -e a pufferben. Ha nincs benne, akkor elküldjük a billentyû NOTE ON kódját, majd eltároljuk ezt a kódot a pufferbe.
A program csak gyenge pergésmentesítést biztosít, ezért elõfordulhat, hogy bizonyos esetekben ez kevés.
A fordítást az MPASM programmal végezhetjük.

    Az áramkört SB PCI128 hangkártyával és a JazzWare prgrammal teszteltem. A hangkártyához való illesztõt 4N25 optocsatolóval oldottam meg, de sok más típus megfelel.

Alkatrészlista:


A lista nem tartalmazza a kiegészítõ- és az illesztõáramkör alkatrészeit.

Sok sikert!

Boldizsár Iván
