Váltakozó áramú (AC) alkalmazásokban lévõ, világítási célú LED diódák táplálása soros, lineáris áramerõsség szabályzóval

CL8800-as integrált áramkör a Microchip (Supertex) cégtõl



A világítástechnikai piacot szemlélve manapság egyre jobban megfigyelhetõ, hogy a hagyományos izzókat és fénycsöveket hatékony LED diódákon alapuló megoldásokkal helyettesítik. Ennek a folyamatnak kedvez a folyamatos mûszaki fejlõdés, valamint a nagy hatékonyságú, energiatakarékos fényforrások alkalmazását szorgalmazó jogi szabályozás is. Tisztában kell lennünk ugyanis azzal, hogy egy hagyományos izzó az általa leadott energiának csak alig 8%-át alakítja át hasznos, látható fénnyé. Az energia 71%-a számunkra kedvezõtlen infravörös sugárzássá konvertálódik, a hõfejlõdéssel járó jelenségek pedig 19%-ot emésztenek föl. Ezzel szemben, egy LED dióda esetében a leadott energia 35%-a (vagyis több mint négyszerese) alakul át látható fénnyé. Az energia fennmaradó része hõveszteséget képez (itt nincs infravörös sugárzás). Ebbõl következõen a világítási rendszer tervezõjének a legnagyobb kihívást fõként a megfelelõ és hatékony hõelvezetés valamint az optimális tápfeszültség-ellátás áramköreinek megtervezése jelenti.


LED dióda egy olyan elem, amelynek állandó erõsségû áramra van szüksége a stabil fénysugár biztosításához. A fényerõsség változtatása az impulzusszélességi modulációs (PWM) tényezõ szabályozásával történik. Ebbõl következik, hogy a jó minõségû tápegységekben viszonylag drága – feszültséget csökkentõ - impulzus konverterek dominálnak (topologia buck).
Egy ilyen megoldás elvi sémáját szemlélteti az 1. ábra.



Sajnos, az ilyen tápellátó áramkörök helyes funkcionálásának idõtartamát a bennük (szûrési céllal) alkalmazott elektrolit-kondenzátorok limitált tartóssága korlátozza. Az ugyanebbõl a szûrési célból szükségszerûen jelenlévõ indukciós elemek (tekercsek) szintén okoznak némi korlátozást, de legalábbis meghiúsítják a tápegység kívánt szintû miniatürizálását.


A szerényebb költségû fénytechnikai applikációk többsége sok darab kicsi méretû LED-bõl áll, és ezeket egyszerûbb áramszabályozási módszer jellemzi. Vezérlési módjukat tekintve ezek a kisfeszültségû diódák nagyobb toleranciával bírnak, mint az egyenkénti, nagy fényerejû LED-ek. Ezt a tényt a LED izzók gyártói ki is használják a tápáramkör maximális leegyszerûsítése érdekében oly módon, hogy a tápegységet gyakorlatilag az áramforráshoz helyezik el, ahol a szabályozó elem egy, a fogyasztóhoz sorosan kötött ellenállás. Váltakozó áramú hálózatban üzemelõ fénytechnikai alkalmazásoknál sajnos fennmarad a stroboszkóp effektus problematikája (LED-ek villogása a tápfeszültség frekvenciájával), ami csapnivaló fényminõséget okoz és energetikailag is alig hatékony (a teljesítmény elvész a soros ellenálláson). Általánosságban elmondható, hogy a soros áramerõség-szabályozók jól megfelelnek kisfeszültségû világítási alkalmazásokban állandó áramerõsségû táplálás esetén, mert szerény hatékonyságukat nagymértékben rekompenzálják a kicsi méretek és a szerkezetek egyszerûsége. Ennek ellenére tudjuk, hogy létezik módszer ehhez hasonló megoldásra váltakozó áramú hálózatból közvetlenül táplált alkalmazások esetén is.


Az ötlet alapelve a következõ: Elfogadva, hogy az effektív feszültségesés értéke egy szimpla LED-en kb. 3,1V, képzeljük el, hogy egy sorosan kötött LED diódaláncot (pl. 100 db-osat) szakaszokra osztunk. Kiegyenlített hálózati feszültséggel rendelkezve ezek úgy mûködnek, hogy egy adott idõpillanatban ezekbõl közelítõleg annyi világít, amennyire a hálózati effektív feszültség pillanatnyi értéke elegendõ. Például, ha ennek a feszültségnek az értéke eléri a 125V-ot, akkor 40 db LED (125/3,1) fog világítani, a 310V-os csúcsértéknél pedig már 100 db. Ezt követõen a tápfeszültség effektív értékének csökkenésével együtt a diódák sorban kialszanak, majd a ciklus indul elölrõl. Ebben az esetben a soros szabályozón fellépõ teljesítményveszteségek nem nagyok, ami magas szintû energetikai hatásfokot eredményez (elméletileg 90%-ig is terjedhet), és a stroboszkóp effektus is jelentéktelen.


Ezt az elvet hasznosítja a 2. ábrán bemutatott CL8800-as szekvenciális, lineáris áramszabályzó a Microchip cégtõl.

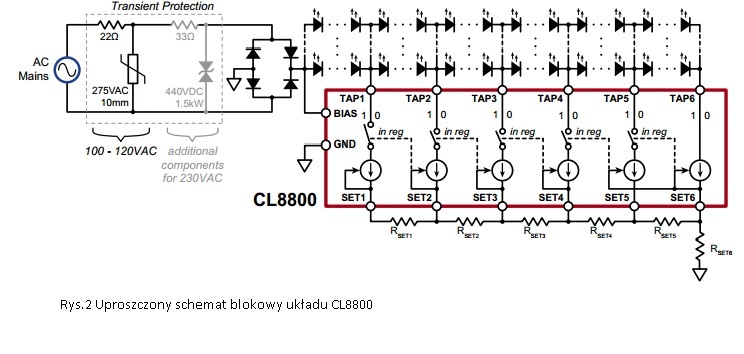

2. ábra: CL8800 áramkör egyszerûsített folyamatábrája

Kifejezetten 230V-os, 50Hz frekvenciájú váltakozó áramú hálózatra tervezték és használatával a LED diódalánc 6 szakaszra osztható. Van tehát áramkörbe implementált 6 db áramszabályzónk, melybõl mindegyik más tápfeszültség tartományban kapcsolódik be. Az elsõ (TAP1) akkor, amikor a tápfeszültség értéke meghaladja a hozzátartozó LED-ek összesített átvezetési feszültség értékét. Amikor a tápfeszültség értéke annyira megnövekedik, hogy elegendõ lesz a következõ diódaszakasz „begyújtására”, akkor a TAP1 szabályzó kikapcsolódik, és az összekötött 1. és 2. szakasz vezérlését átveszi a TAP2 szabályzó, amely ezen kívül az üzemi áramerõsséget is megnöveli. A tápfeszültség további növekedésével bekapcsolódnak a sorban következõ szabályzók, az elõttük lévõk pedig kikapcsolódnak, vagyis a tápfeszültség emelkedésével nõ a láncot képezõ, egyidejûleg világító LED-ek száma. Mindegyik szabályzó független áramszabályzóval rendelkezi (TAP1: 60mA-tõl; TAP3-TAP6:115 mA-ig). Az áramerõsség értékérõl egy megfelelõ értékû Rset. ellenállás dönt. Ez a jellemzõ teszi lehetõvé az egész áramkör feszültség-áram karakterisztikájának megformálását – 3. ábra – aminek révén csökkenthetõek az áramköri teljesítmény-veszteségek.

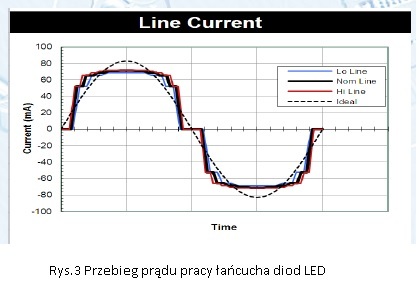

3. ábra: LED diódalánc áramerõsség változása

A CL8800-as szabályzó 13W-ot elérõ teljesítmény leadására képes (hûtõborda alkalmazásával). Az áramkör hatásfoka eléri a 85%-ot. Maga a CL8800-as áramkör egy kisméretû QFN33 tokozásban van elhelyezve. A bemutatott tápegység legnagyobb alkatrésze a zavarszûrõ (ami nincs befolyással az elektrolit kondenzátorok mûködési idejére). A gyártó javasolja, hogy alkalmazzanak hozzá varisztorokat vagy védõdiódákat a potenciális túlfeszültségek kisimítására. További külsõ, RC részegységek alkalmazásával a CL8800 fényerõsség szabályzóként együtt tud mûködni hagyományos, triak alapú, integrált elsötétítõ egységekkel (phase dimming). Ezen túlmenõen a CL8800-as soros szabályzó tökéletes egység olyan tervezõk számára, akik a hagyományos fényforrásokat (izzók, fénycsövek) LED alapú, energiatakarékos megoldásokkal kívánják kiváltani. Az egység helyes mûködéséhez szükséges külsõ komponensek minimális mennyisége miatt rendkívül kedvezõ megoldást jelent úgy költségek, mint hatékonyság szempontjából.


A Microchip (Supertex) itt ismertetett, valamint további termékeit megtalálják a cég hivatalos forgalmazójánál, a TME Kft-nél.


Pawe³ Sióda okl. mérnök - TME
