924422
Alkatrész azonosítás - CHN814

Az eddig feltett összes kérdés címében
vagy tartalmában kereshetsz:




*a kereső nem keres a válaszokban,
további hozzászólásokban.
Erre jelenleg a címlapon lévő
Google kereső használható


SzeG:
2025.07.18
  00:15:54		 Üdv.

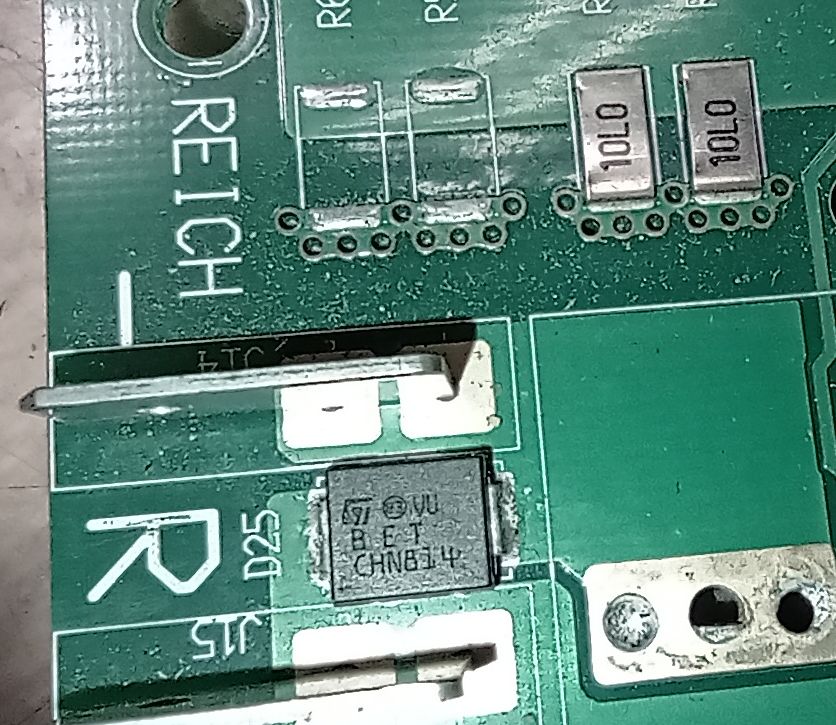

Ha esetleg tudná valaki, hogy ez pontosan mi (az van ráírva CHN814?), és esetleg mivel váltható ki

[LINK]

Pozíciószám alapján D25 - dióda (szupresszor?), panelen másikat megtapogatva is (ez zárlatosnak tűnik), egy motorvezérlő (lakókocsi mozgató) kimenetén van.
Megköszönöm ha valaki felhomályosít...

Csala Zsolt:
2025.07.18
  07:16:43		 Szia, én szupresszorra szavazok. A pozíció jelzésből egyértelműen dióda. Mivel nincs katód jelölés, így szerintem szupresszor. Ezek a diódák oda vissza szakadtak.
szbalint:
2025.07.18
  07:38:35		 szia: bidirectional
SzeG:
2025.07.18
  11:01:43		 Köszönöm a megerősítést! Mivel akkuról megy, akkor típusszám (vagy miez?)alapján is, egy kajak 14V-15V kétirányúval nem lőhetek nagyon mellé...ha esetleg tud valaki konkrétumot, szívesen elolvasnám!
AndrásS:
2025.07.18
  19:54:11		 Üdv!
A képen a BET kód alapján egy 18V-os SMCJ18CA bidirectional suppressor dióda van. A szokásos multiméterekkel tesztelve valóban szakadtnak látszik. De kiforrasztva pl. labortáppal alacsony áramkorlátot beállítva ellenőrizhető.
Üdv:
András

SzeG:
2025.07.20
  22:01:35		 Köszönöm AndrásS a pontos választ! Így, hogy BET kód nekem újdonság, se katalógus, adatbázis, vagy egyéb utalás a nagyon felkészült keresőmotorokban, vagy csak nekem nem sikerült...
AndrásS:
2025.07.21
  18:12:58		 Szia!
Félreérthetően fogalmaztam: a "BET" az a 3 betű a típuskód, amit a fényképen lévő alkatrészről olvastam le (középső sor). Ha letöltöd az ST gyártmányú SMCJxx szupresszorok adatlapját, abban felsorolva megtalálod az összes típuskódot a sorozatról.
Amit Te leolvastál róla (alsó sor, "CHN814"), az az ún. LOT kód, ami a gyártás körülményeire utal (időpont, hely, stb...), a legfelső sorban pedig a gyártó logója van (ST).
Üdv:
András

SzeG:
2025.07.21
  21:59:20		 Eszembe sem jutott a "BET"-re rákeresni, SMD jelzésként pláne. Így persze egyből meglett.
